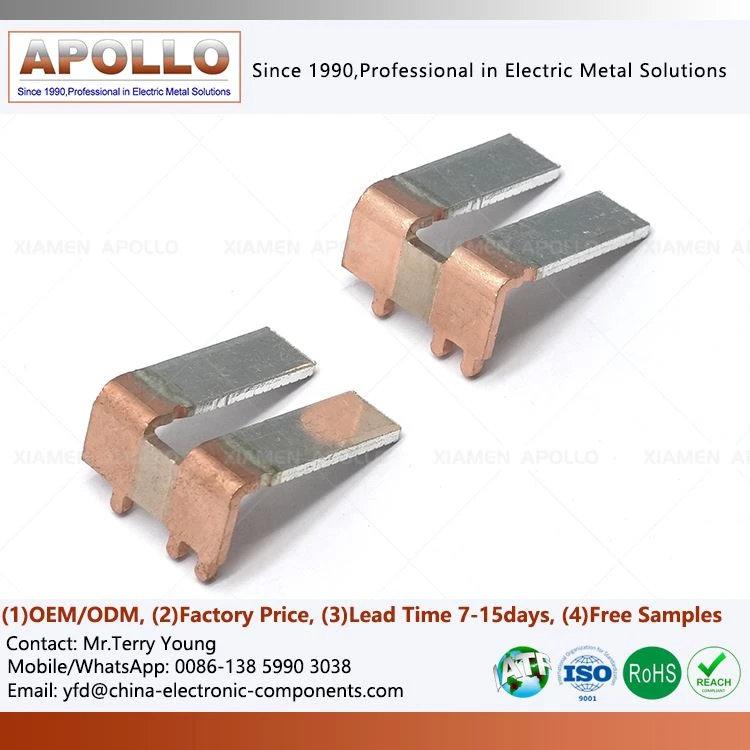

Manganiini šunt 100A ühefaasilise arvesti jaoks
Toodete kirjeldus
See 100A ühefaasilise arvesti jaoks mõeldud manganiini šunt on ülitäpse{1}}diskreetimise šundi takisti, mis on spetsiaalselt loodud ühefaasiliste arvestite jaoks. Juhtiva takisti südamikus kasutatakse tavalist 6J13 mangaani-vasesulamit, samas kui juhtivate siinide mõlemas otsas kasutatakse kõrge -puhtusastmega T2 vaskribasid. Erinevate metallide vahelise metallurgilise sideme saavutamiseks kasutatakse elektronkiirkeevitust ja viimistletud vaskklemmide piirkond läbib osalise tinatamise. See ühildub 100A-nimivooluga ühefaasiliste{13}}energia mõõteahelatega.
E-Beam Welding Manganin Electrical Shunt on täielikult välja töötatud elektrivõrgu mõõteseadmete pikaajalise stabiilse proovivõtu-vajaduse rahuldamiseks. Alates materjalide sobitamisest, vaakumkeevitusprotsessist, plaadistuse kaitsest kuni mõõtmete ühtluseni on kogu protsess konstrueeritud ja optimeeritud. See ühildub traditsiooniliste elektrooniliste arvestite, IoT nutikate ühefaasiliste-mõõteterminalide ja elamute uute energiasalvestite ühe-faasiliste energiavõtumoodulitega, mis lahendab tehnilised valupunktid, nagu ülemäärane temperatuurimuutus, keevisõmbluse libisemine, pikaajaline -takistuse triiv ja terminali oksüdatsioonitõrge, mis esineb tavalises neetimises ja kõvajoodisjootmises.
Peamised esiletõstmised
1. Vaakumelektronkiirkeevitus (EBW) erinevate metallühenduste jaoks
Toote südamikus on kasutatud 6J13 manganiiniribade ja T2 vaskribade vaakumelektronkiirkeevitust. Keevitusprotsess välistab vajaduse traditsiooniliste kõvajoodisega täitemetallide järele. Kõrg-vaakumkeskkonnas sulatab kiire-elektronkiir materjalid koheselt, saavutades suure-tugeva metallurgilise sideme. See on tüüpiline tootmislahendus EBW Manganin Shuntile koos elektrooniliste arvestitega.
2. Stabiilse üleminekusulamikihi moodustamine
E{0}}Beam Welding Manganin Shunt for Smart Energy Meter keevitusala moodustab manganiini-vasesulami üleminekukihi, mille tulemuseks on takistuse ja soojuspaisumise omaduste sujuv üleminek, pindadevahelise termilise pinge kontsentratsioon väheneb ja pikaajaline tsükliline töö stabiilsus paraneb.
3. Minimaalne kuumus-mõjutatud tsoon
EBW (Electric Electrode Welding) energiakontsentratsioon ja lühike jootmisaeg säilitavad maksimaalselt manganiini materjali esialgsed takistusomadused, minimeerides lokaalsete struktuurimuutuste mõju energiaarvesti manganiini šundi mõõtmistäpsusele.
4. Lokaliseeritud tinakatmine vasel
Elektriarvesti takisti mangaanšundi juhtivate otste lokaliseeritud tinakate parandab joottavust ja oksüdatsioonikindlust, hõlbustades järgnevat PCB jootmist või siini ühendamist, vähendades samal ajal ka kontakttakistuse muutusi pikaajalisel{0}}kasutamisel.

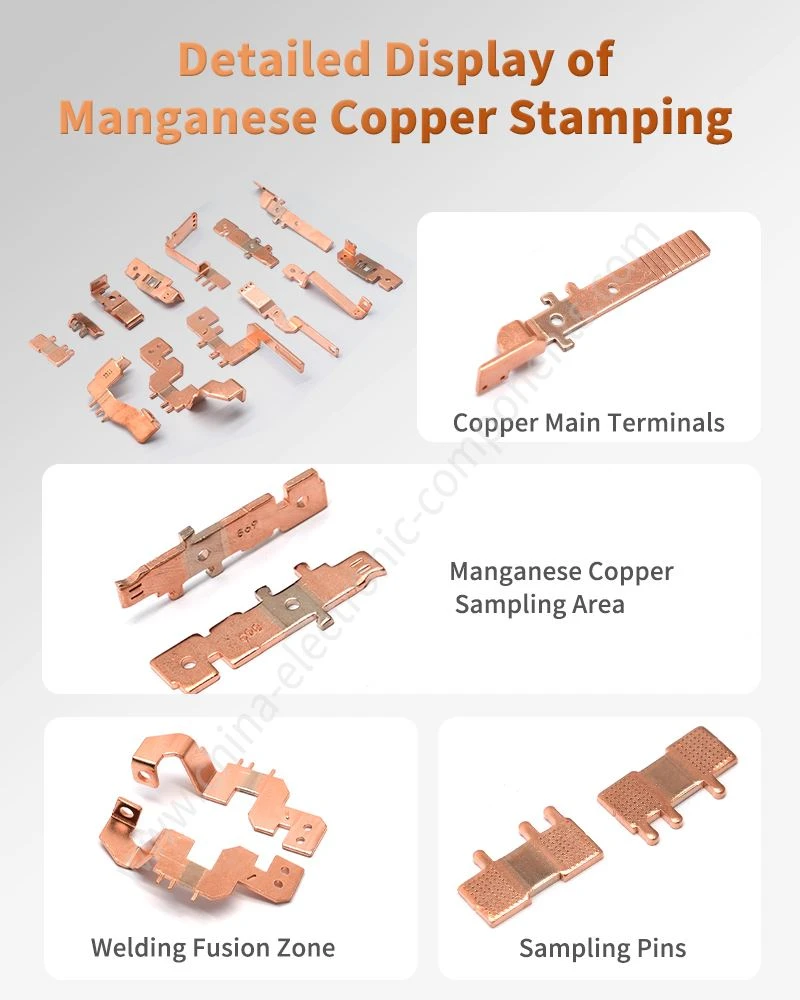

Toote üksikasjad ja funktsioonid
Jootmistsooni disain
EBW keevisõmblus asub vase ja manganiini üleminekualal. See ala on pärast tembeldamist kujundatud nii, et see asuks mitte--voolutiheduse piigi piirkonnas, vältides keevisõmbluse maksimaalset termilist ja elektrilist pinget ning pikendades vasesulamist šundi liidese eluiga.
Stressi leevendamise struktuur
Manganiini ja vase üleminekualal on stantsimisvormil eelprojekteeritud mikro-kaarpuhverstruktuur, mis neelab kahe materjali lineaarsete paisumiskoefitsientide erinevusest tingitud pingeid termilise tsükli ajal, vältides mikro-pragude tekkimist nutika energiamõõtja Fitting Relay keevisliidetes.
Burnide eemaldamine ja passiveerimine
Tembitud servad eemaldatakse täpselt ja passiveeritakse, et vältida mangnetilise lukustusrelee šundi plastkorpuse kahjustamist või PCB vooluringi kriimustamist transportimise ja automatiseeritud kokkupaneku ajal.
Tootmise eelised
Keevitusparameetrite suletud{0}ahela juhtimine:Elektronkiirkeevitusseade on varustatud reaalajas-kiirvoolu jälgimise ja vaakumi tagasisidega, mis tagab keevitusprotsessi parameetrite jälgitavuse ja partii{1}}to{2}}keevisõmbluse kõrge kvaliteedi ühtluse.
Täitematerjal puudub:EBW on isesoovitav{0}}keevitus, mis ei sisalda keevitustraati ega täitematerjali. Keevisõmbluse koostis koosneb ainult mitteväärismetallide sulamist, vältides võõrmetallide saastumist. Maganini šunditakisti šundi põhiprotsessina tagab see omadus keevisõmbluse puhtuse ja pikaajalise takistuse stabiilsuse.
Kõrge kuvasuhe:Elektronkiirkeevitusel saavutatakse kuvasuhe üle 10:1, mille tulemuseks on esteetiliselt meeldivad põkkõmblused õhukestele plaatidele ilma pritsmeteta tagaküljel, välistades vajaduse sekundaarse puhastamise järele. See funktsioon võimaldab ühefaasilise manganiini šundi täpset struktuuri, muutes selle eriti sobivaks ühefaasiliste energiaarvestite kompaktsete koostenõuete jaoks.
Automatiseerimise ühilduvus:Keevitusprotsess on programmeeritav, kohandatav robotite peale- ja mahalaadimiseks ning sobib masstootmiseks. Kõrgete järjepidevusnõuetega toodete puhul, nagu Maganini vaskšunt elektroonika energiaarvesti jaoks, kontrollivad automatiseeritud EBW protsessid tõhusalt partiide -to-kvaliteedikõikumisi, tagades nutika arvesti tarneahela stabiilsuse.
võtke meiega ühendust
Kui te praegu valite või kontrollite üldist usaldusväärsustManganiini šunt 100A ühefaasilise mõõturi jaoksühefaasiliste nutikate arvestite või elamute energiasalvestusseadmete puhul võtke meiega ühendust, et hankida täielikud materjali toimivusaruanded ja näidised võrdleva testimise jaoks. Samuti saame teha koostööd oma uurimis- ja arendusmeeskonnaga, et pakkuda EBW keevitusprotsessi tehnilisi andmeid ja kohandatud modifikatsioonilahendusi.
