Vasest siinid: tüüpide, spetsifikatsioonide ja rakendusstsenaariumide süstemaatiline analüüs

Kaasaegsetes elektri- ja energiasüsteemides mängivad vasest siinid kui südamiku juhtivad kandjad jätkuvalt asendamatut rolli. Uute energiaallikate, elektrifitseeritud transpordi ja suure-võimsusega tööstusseadmete kiire arenguga kasvab nõudlus stabiilsete ja tõhusate jõuülekandestruktuuride järele pidevalt, mis toob esile vasest siinide kasvava tähtsuse süsteemide projekteerimisel. Traditsioonilistest elektrijaotussüsteemidest kuni uute energiasõidukite ja energiasalvestusseadmeteni on elektrilistest vasest siinidest saanud põhikomponent, mis tagab ohutu jõuülekande ja süsteemi usaldusväärse töö.

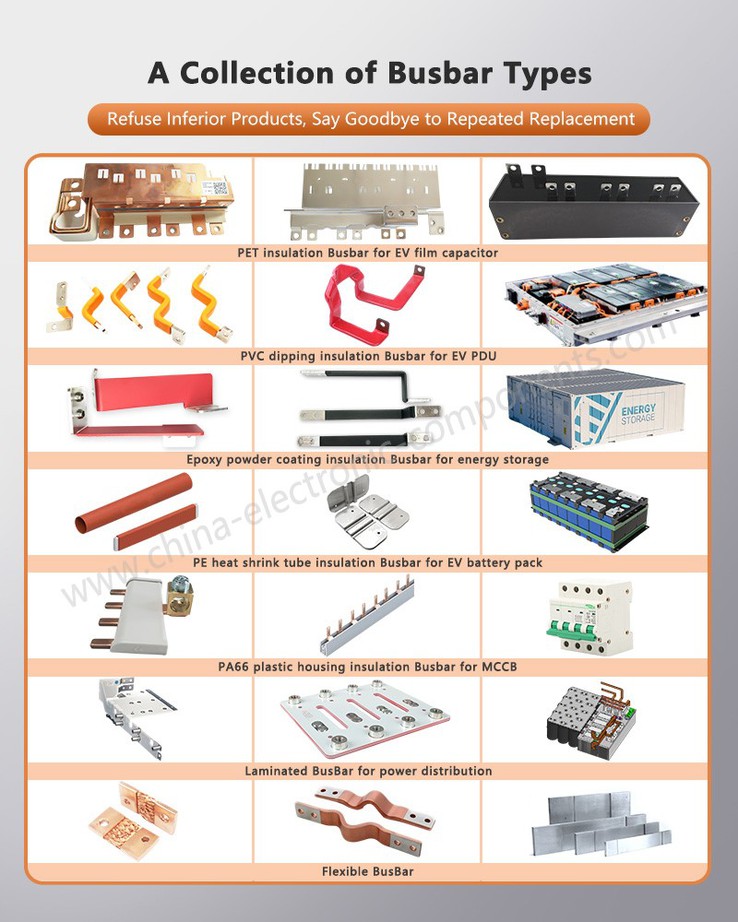

Materjali vaatenurgast võib vasest siinid jagada peamiselt kolme kategooriasse: puhtast vasest siinid, messingist siinid ja pronkssiinid. Puhtast vasest siinidel, mille põhikomponendiks on kõrge -puhtusastmega vask, on suurepärane juhtivus, soojusjuhtivus ja korrosioonikindlus, mistõttu on need vooluvõrkudes kõige laialdasemalt kasutatavad siini vase tüübid, mis sobivad eriti hästi suurt voolu kandvate peaahelate struktuuride jaoks. Seevastu messingist siinid tänu vase-tsingi sulamile parandavad mehaanilist tugevust, vastavad põhilistele juhtivusnõuetele, tagades samal ajal ka konstruktsiooni stabiilsuse, ning neid kasutatakse sageli rakendustes, kus hinna ja tugevuse arvestamisel arvestatakse kõikehõlmavalt. Pronkssiinid on tuntud oma kõrge kulumiskindluse ja tugevuse poolest ning neid kasutatakse sagedamini spetsiifiliste mehaaniliste koormuste ja elektriliste keeruliste tingimustes.

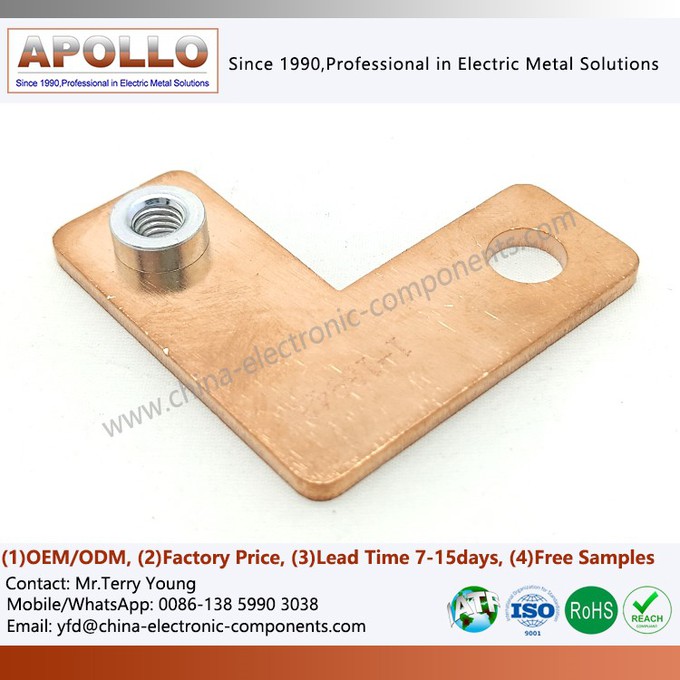

Vasest siinid võib nende füüsikalise oleku järgi jagada jäikadeks vasest siinideks ja painduvateks vasest siinideks. Jäigad vasest siinid kasutatakse tavaliselt kompaktsete konstruktsioonide ja fikseeritud ruumidega süsteemides. Need on moodustatud stantsimise, laserlõikamise või veejoaga lõikamise teel ning isolatsioonikaitseks on tugevdatud termokahanevate torude või -vormitud survevaluga. Painduvad vasest siinid on valmistatud mitmest kihist vaskfooliumist, millel on hea paindlikkus ja elastsus ning neid saab kohandada keerukate ruumiliste paigutuste ja dünaamiliste ühenduste nõuetega. Neid kasutatakse eriti laialdaselt sellistes stsenaariumides nagu suure voolu{6}}pistikud.



Struktuurimorfoloogia vaatenurgast moodustavad ristkülikukujulised, ümmargused, kanali- ja torukujulised vasest siinid praegused peamised disainivormid.



Ristkülikukujulised vasest siinid domineerivad kõrge ja madalpinge elektrijaotussüsteemides tänu oma lihtsale ehitusele ja mugavale paigaldusele; ümmargused vasest siinid sobivad paremini rakendusteks, mis nõuavad painutus- või pöörlemisühendusi; Suurema ristlõikepindala ja parema soojuseraldusvõimega kanaliga vasest siinid kasutatakse sageli suure-võimsusega süsteemides; samas kui torukujulistel vasest siinidel on hea mehaaniline ja termiline stabiilsus kõrge-pinge ja suurte seadmete puhul, muutudes oluliseks valikuks kõrgepinge-siinide konstruktsioonis.





Vasest siinide tootmisel kasutatakse tavaliselt alusena{0}}kõrge puhtusastmega tööstuslikku vaske, mille suurepärase juhtivuse ja plastilisuse tõttu kasutatakse laialdaselt T2 vaske. Spetsiifilistes rakendustes kasutatakse konstruktsiooni tugevuse või kulumiskindluse suurendamiseks ka vasesulamid. Toormaterjalide puhtus, lisandite kontroll ja terade struktuur mõjutavad otseselt siini lõpliku pinge stabiilsust ja pikaajalist-teenuse usaldusväärsust, muutes need tootmisprotsessis võtmeteguriteks.





Vasest siinide spetsifikatsioonid määravad peamiselt nende paksus, laius ja pikkus. Praegu kasutatakse tööstuses tavaliselt paksuseid vahemikus 0,5–100 mm, laiusi 10–600 mm ja pikkusi, mis on paindlikult kohandatavad vastavalt süsteemi konstruktsioonile. Suure-võimsusega seadmete ja kolme-faasiliste süsteemide leviku tõttu kasvab nõudlus suure-sektsiooni ja madala-takistusega vasksiinide järele 3-faasiliste siinide jaoks. Ristlõike kuju sobiv-valik aitab saavutada suuremat voolukandevõimet ja optimeerida soojuse hajumise radasid piiratud ruumis, muutes selle toitesiinide projekteerimisel oluliseks.





Traditsioonilistes elektrisüsteemides kasutatakse vasest siinid laialdaselt elektrijaamades, alajaamades ja jaotusseadmetes, moodustades siinisüsteemi südamiku ülekandeüksuse. Nende madal takistus vähendab tõhusalt energiakadu ja parandab süsteemi töötõhusust. Tööstussektoris on vasest siinid peamise kanalina suure võimsusega mootorite, elektriahjude ja metallurgia, keemiatehnika ja suuremahuliste tootmisseadmete{2}}juhtimissüsteemide jaoks. Neid kasutatakse ka võtmekomponentide, näiteks pistikute ja juhtraamide elektroonikas tootmises.



Raudteetransiidisüsteemid sõltuvad suuresti ka vasest siinikonstruktsioonidest. Sõltumata sellest, kas veojõu toitesüsteemi põhiahelas või sõidukisiseses elektrijaotusvõrgus on siiniühendused stabiilse ühenduse ja voolujaotuse tagamisel ülioluline. Linna raudteetransiidi laienemisega kasvab nõudlus väga töökindlate vasest siinisüsteemide järele.



Uute energiasõidukite valdkonnas on vasest siinidest saanud akusüsteemide ja elektriajamite asendamatu osa. Moodulitevaheliste tõhusate ühenduste kaudu tagavad vasest siinid akupaki jaoks stabiilse suure-voolu ülekandetee, toetades kogu sõiduki kõrget-võimsuse väljundvajadust. Kaasnev High Current Contacts disain seab kõrgemad nõudmised ka vasest siinide juhtivusele ja ehituslikule töökindlusele.





Uute energia-, elektritranspordi- ja energiasalvestussüsteemide kiire laienemisega arenevad vasest siinid traditsioonilistest toitejaotuskomponentidest kriitiliste süsteemi{0}}tasandi struktuurideni. Praeguse-kandevõime, soojuse hajumise jõudluse ja integreeritud disaini pidev optimeerimine suurendab pidevalt toitebusside rolli uutes toitearhitektuurides. Alates materjali valikust kuni konstruktsiooni projekteerimiseni, üksikutest juhtmetest kuni süstemaatiliste siinilahendusteni, areneb vasest siinide tööstuskett pidevalt kõrgepinge, suure voolu ja kõrge töökindluse suunas.
